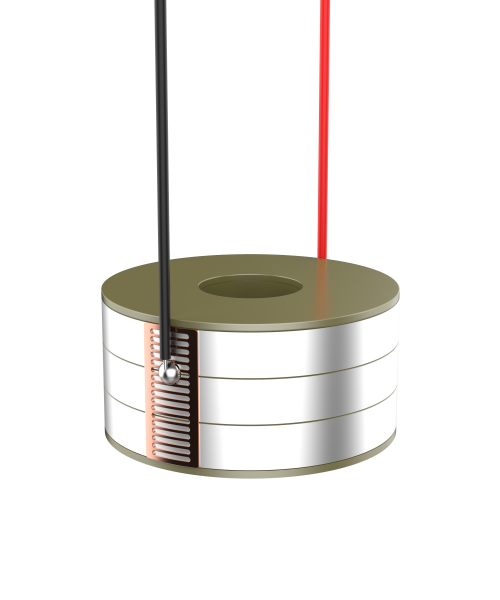

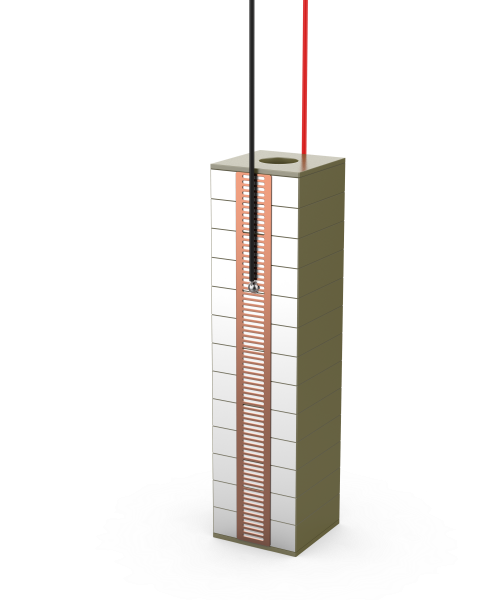

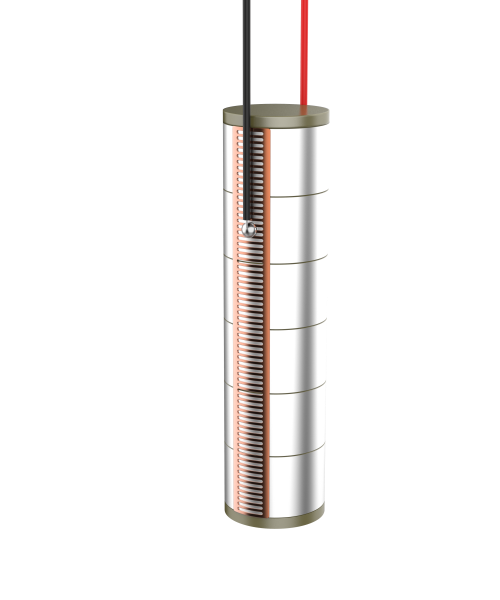

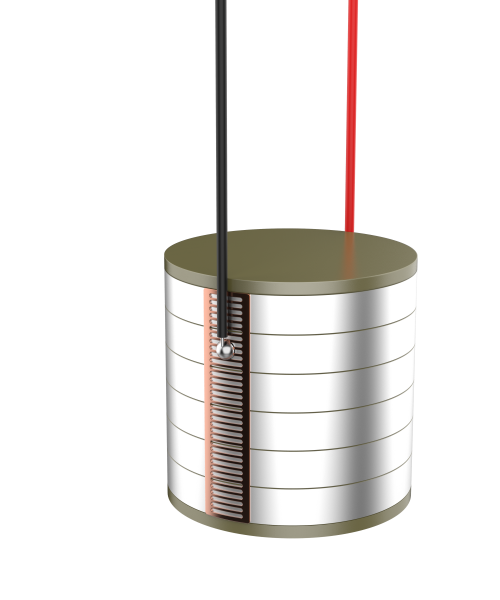

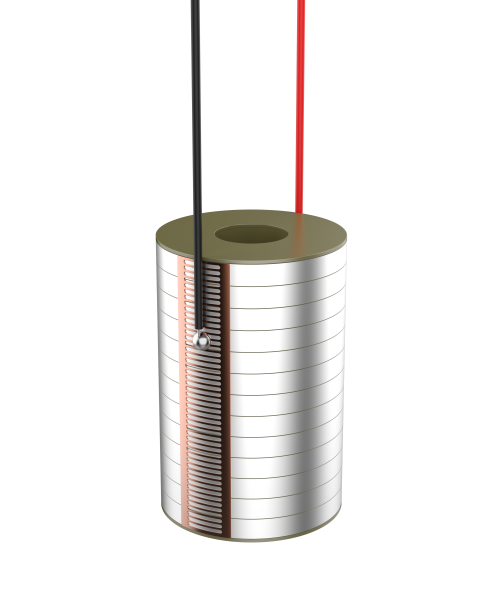

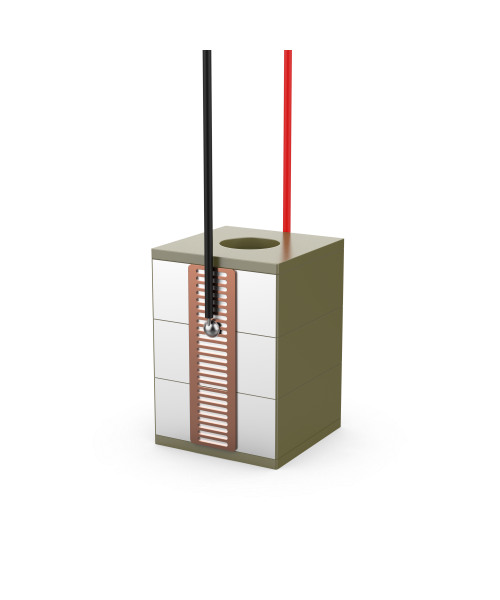

堆栈式压电执行器
产品分类：压电执行器
依托全链条自主技术与全自动生产线，我们的叠堆压电陶瓷专为大尺寸、高位移需求场景打造，适配高端工业设备核心应用。该系列产品聚焦 10×10×20mm 及以上大尺寸空间需求，最大可实现 20×20×200mm 规格量产，凭借精准的叠层共烧工艺与结构设计，提供稳定的大行程位移输出。其核心优势在于满足高载荷、高位移的严苛应用需求，为需要大推力与长行程驱动的精密设备提供可靠核心器件支撑。
| 堆栈式压电陶瓷执行器规格系列 Stacked multilayer piezoelectric actuators | |||||||
| 规格型号 Specification | 尺寸 Dimensions ±0.1(mm) | 静态电容 Electrical Capacitance ±20％（uF） | 电压 voltage （V） | 谐振频率 Resonant frequency ±20%（kHz） | 位移 Displacement ±10%（μm） | 刚度 Stiffness （N/μm） | 推力 Blocking force （N） |
| WHD5/36 | 5×5×36 | 3.7 | 120/150 | 35 | 36 | 20 | 800 |
| WHD7/36 | 7×7×36 | 7.5 | 120/150 | 35 | 36 | 45 | 1780 |
| WHD10/40 | 10×10×36 | 14 | 120/150 | 34 | 38 | 100 | 3600 |
| WHD10/72 | 10×10×72 | 29 | 120/150 | 18 | 72 | 50 | 3600 |
| WHD10/100 | 10×10×100 | 42 | 120/150 | 14 | 100 | 36 | 3600 |
| WHD14/40A | 14×14×36 | 20 | 120/150 | 34 | 38 | 180 | 7200 |
| WHD14/100 | 14×14×100 | 58 | 120/150 | 14 | 100 | 72 | 7200 |
| WHD20/40A | 20×20×40 | 45 | 120/150 | 34 | 38 | 380 | 14500 |
| WHD20/150 | 20×20×150 | 175 | 120/150 | 9 | 150 | 95 | 14500 |
| WHD23/120 | 23×23×120 | 232 | 120/150 | 11 | 120 | 165 | 20000 |
| WHD25/40A | 25×25×40 | 90 | 120/150 | 34 | 40 | 570 | 23000 |
| WHD25/150 | 25×25×150 | 340 | 120/150 | 9 | 150 | 150 | 23000 |
| WHD30/150 | 30×30×100 | 363 | 120/150 | 12 | 100 | 360 | 36000 |
| WHD35/150 | 35×35×100 | 500 | 120/150 | 12 | 100 | 500 | 50000 |
| 其余规格均可定制 All other specifications can be customized | |||||||
